在电脑早已普及的今天，相信用过电脑的人都知道电脑里有块硬盘，用于存储数据。如今市场上最常见的硬盘有机械硬盘（HDD：Hard Disk Drive）和固态硬盘（SSD：Solid State Drive），当然还有固态混合硬盘（SSHD: Solid State Hybrid Drive）等。而今天要拆解的是一款机械硬盘，为ThinkPad E430笔记本电脑里的一块机械硬盘。

所拆硬盘的基本参数：

品牌：WD（Western Digital-西部数据）；

型号：WD5000LPVT；

容量：500GB；

转速：5400rpm；

盘体尺寸：2.5英寸；

接口标准：SATA II,3Gb/秒

先来两张正反面照：

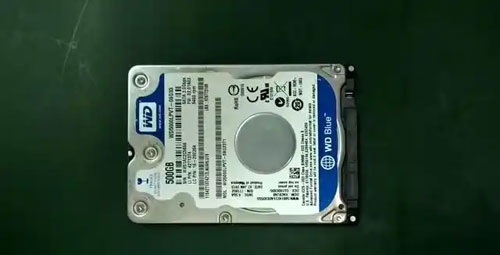

硬盘正面

硬盘背面

开始拆解：

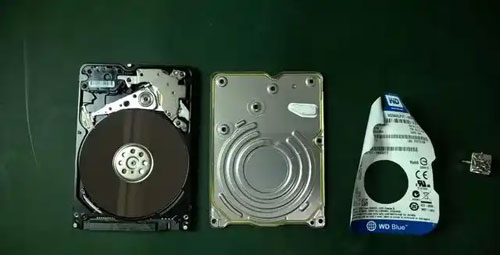

先撕掉标签，拧下螺丝，揭开金属壳（标签右边为吸有被拆螺丝的方块磁铁）:

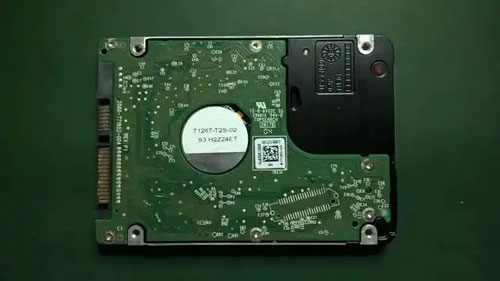

拆下背面的电路板：

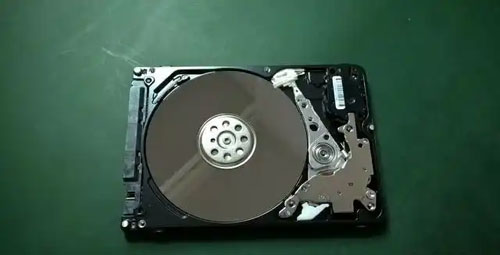

硬盘内部特写：

硬盘内部结构特写

图中光亮的大圆盘为磁盘，磁盘内环里是主轴和马达。

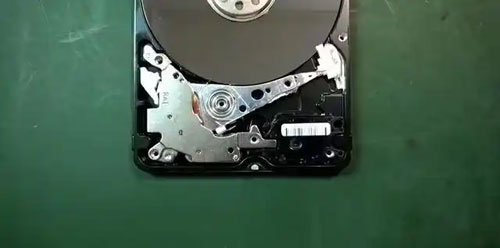

磁头及其机械传动装置的特写（有永磁铁，马达，传动轴，传动机械臂和读写磁头。）：

磁盘下方结构

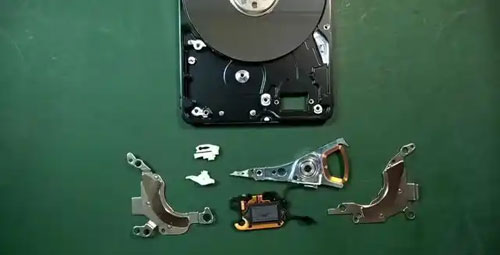

磁头及其机械传动结构拆解：

磁头及其运动装置局部爆炸图

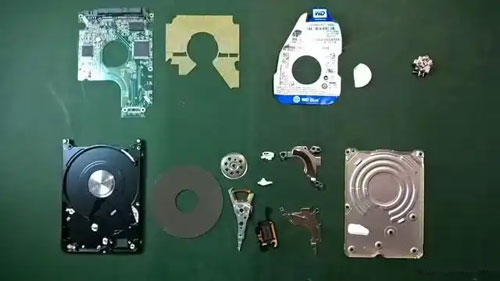

全局爆炸图（磁盘马达还未拆卸）

拆解过程和大致结构就简单介绍到这里，本次拆解为破坏性拆解，正常维修拆卸必须在无尘的环境里进行，小编没有无尘环境的条件，当然也因无需将硬盘组装好再使用，故而在有尘环境下对机械硬盘进行拆解。请勿随意拿好硬盘进行拆解模仿！

另外，如果电脑出现故障，硬盘没问题的话，可以购买一个能跟硬盘接口和尺寸匹配的硬盘外壳，跟硬盘一起组装成移动硬盘哟！
